酸霧凈化塔的結構設計

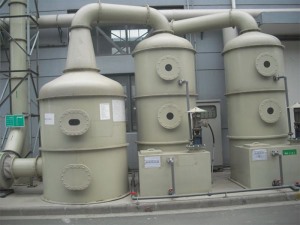

　　酸霧凈化塔主體為全玻璃鋼圓筒結構。采用重疊的兩級噴淋和過濾材料，使氣液接觸更加充分，提高了凈化效果。設備主體上設有供液箱、加藥檢查口、加藥口、補水口和排污口，設備主體上部設有進氣口、檢修窗、檢修人孔和排氣口，操作、維護和管理比較方便。

　　酸霧凈化裝置的特點是:氣速高、處理量大、塔重量輕、汽液分布均勻、不易被固體和粘性物質堵塞。特別是由于塔內強烈的湍流，可以強化傳質和能量傳遞，可以大大減少塔的直徑和高度。

　　酸霧凈化塔結構設計:凈化塔處理段采用圓形雙筒和單筒相結合的綜合結構。為了增加強度，塔殼采用多根縱向加強筋，根據各種型號的尺寸，分段拼裝。外殼由碳鋼鍍塑螺栓組裝而成，螺栓顏色與塔架相同。這種設計連接美觀大方，連接強度和防腐要求都有保證。在下塔中增加一個方形水泵座，可作為循環儲液罐和循環噴淋泵使用。所以這種結構設計不僅占地面積小，而且使用和管理都比較的方便。同時避免了普通臥式泵容易漏液的現象。

　　凈化塔供液為管式，噴淋為Y-1角式離心噴嘴，配水管道采用UPVC管循環布置，循環泵進口處加網式過濾器，防止雜質進入損壞的水泵或堵塞噴嘴，影響使用。噴頭采用ABS或PP塑料一次注塑成型，強度高，使用壽命長。
